ХИДРАВЛИЧЕН КЛАПАН 3XP80

Общо описание:

Ръчният или механичен хидравличен клапан Р80 е предназначен за разпределение и контрол на работния поток между хидравличната помпа и потребителите (цилиндри, хидравлични мотори и др.).
Хидравличните клапани се използват за различни цели в селското стопанство, индустрията, строителството и др. за контрол на:

• едностранни цилиндри
• двустранни цилиндри
• хидравлични мотори
• плаващи функции (за плугове)
• джойстици (нагоре-надолу, наляво-надясно)

Те са сглобени в блок от 1 до 6 лоста.

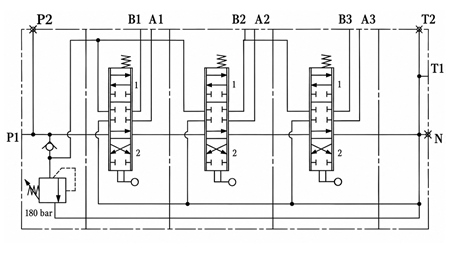

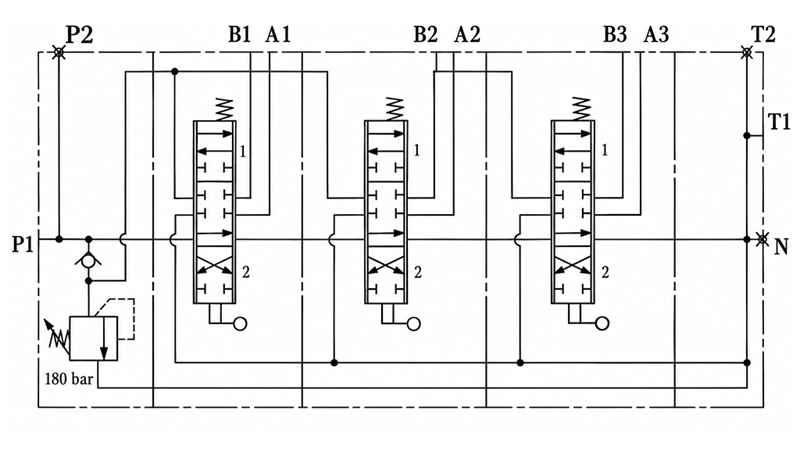

Работа:

Всички хидравлични клапани са оборудвани с предпазен клапан. В неутрална позиция (лостът в средата), маслото циркулира през клапана. Когато лостът се премести на една или друга страна, хидравличният клапан предизвиква движението на цилиндъра или въртенето на хидравличния мотор в една или друга посока. При освобождаване на лоста, той автоматично се връща в неутрална позиция, хидравличният мотор или цилиндър спират в текущата позиция и маслото отново циркулира през клапана. Възможно е да се използва т.нар. 'затворен център' елемент, който променя клапана така, че в неутрална позиция маслото да не циркулира през клапана или такъв клапан вече да не тече. При използване или свързване на други клапани, е необходимо да се използва 'преносим' елемент, който позволява подаване на масло за други клапани също.

За клапани с шпиндели за плаваща функция, той позволява на цилиндъра свободен поток на масло, което следователно означава, че цилиндърът се движи свободно (или снегоринът се адаптира към терена).

Клапаните с шпиндели за едностранни цилиндри са предназначени за едностранни цилиндри.

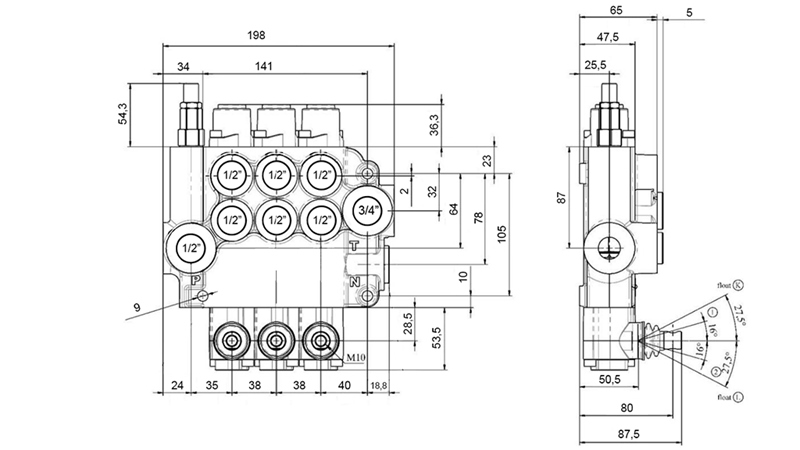

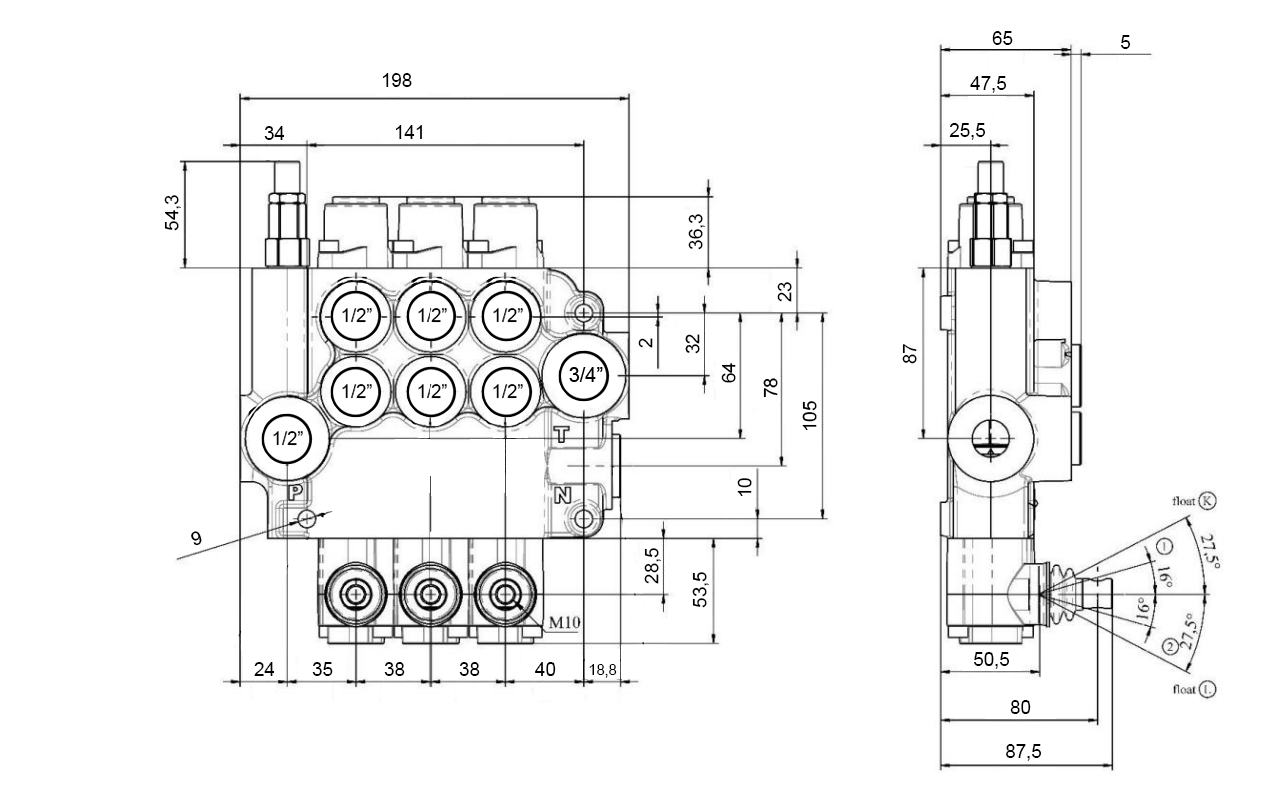

Конструкция:

Р80 е моноблоков разпределителен клапан. Изработен е от чугун EN-GJL300. Шпинделите са изработени от въглеродна стомана и са хард хромирани.

Свързвания:

Шпинделът е завит с два винта M8.

.
