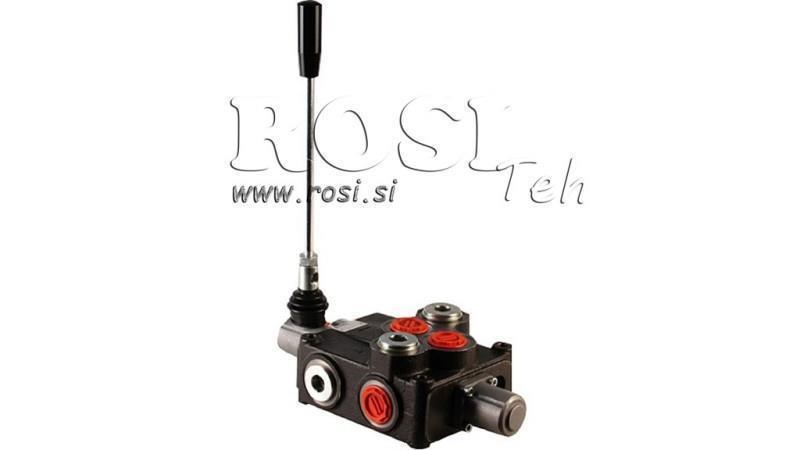

ХИДРАВЛИЧЕН КЛАПАН 1XP120

Общо описание:

Ръчният или механичен хидравличен клапан Р120 е предназначен за разпределение и контрол на работния поток между хидравличната помпа и потребителите (цилиндри, хидравлични мотори…).
Хидравличните клапани се използват за различни цели в селското стопанство, индустрията, строителството и др. за контрол на:

• еднопосочни цилиндри
• двупосочни цилиндри
• хидравлични мотори
• плаващи функции (за плуг)
• джойстици (нагоре-надолу, наляво-надясно)

Те са сглобени в блок от 1 до 4 лоста.

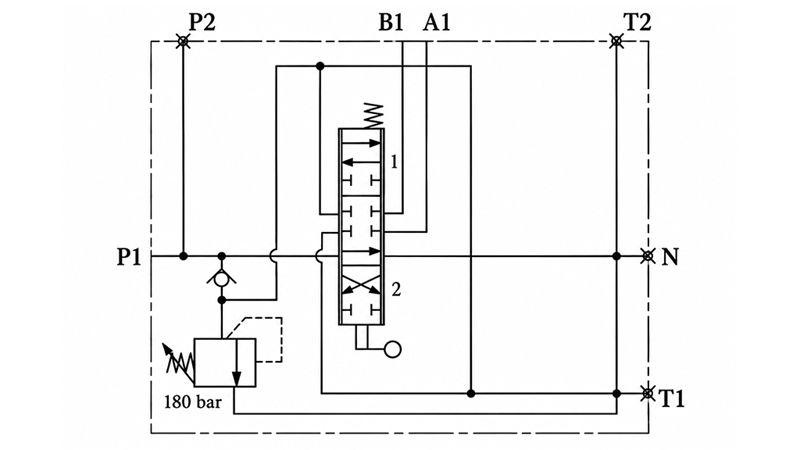

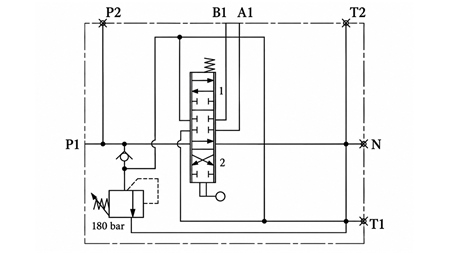

Работа:

Всички хидравлични клапани са оборудвани с предпазен клапан. В неутрална позиция (лостът в средата), маслото циркулира през клапана. Когато лостът се премести на една или друга страна, хидравличният клапан предизвиква движението на цилиндъра или въртенето на хидравличния мотор в една или друга посока. След освобождаване на лоста, той автоматично се връща в неутрална позиция, хидравличният мотор или цилиндър спират в текущата позиция и маслото отново циркулира през клапана. Възможно е да се използва т.нар. 'затворен център' елемент, който променя клапана така, че в неутрална позиция, маслото да не циркулира през клапана или такъв клапан вече да не тече. При използване или свързване на други клапани, е необходимо да се използва елемент 'carry over', който позволява подаването на масло за други клапани.

За клапани с шпиндели за плаваща функция, той позволява свободен поток на масло за цилиндъра, което последователно означава, че цилиндърът се движи свободно (или снегоринът се адаптира към терена).

Клапаните с шпиндели за еднопосочни цилиндри са предназначени за еднопосочни цилиндри.

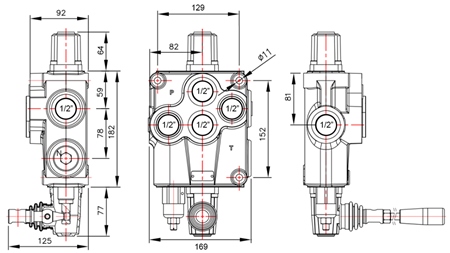

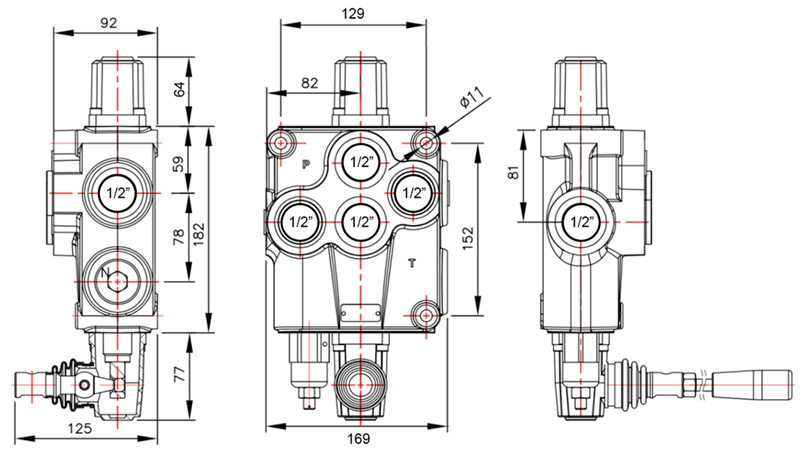

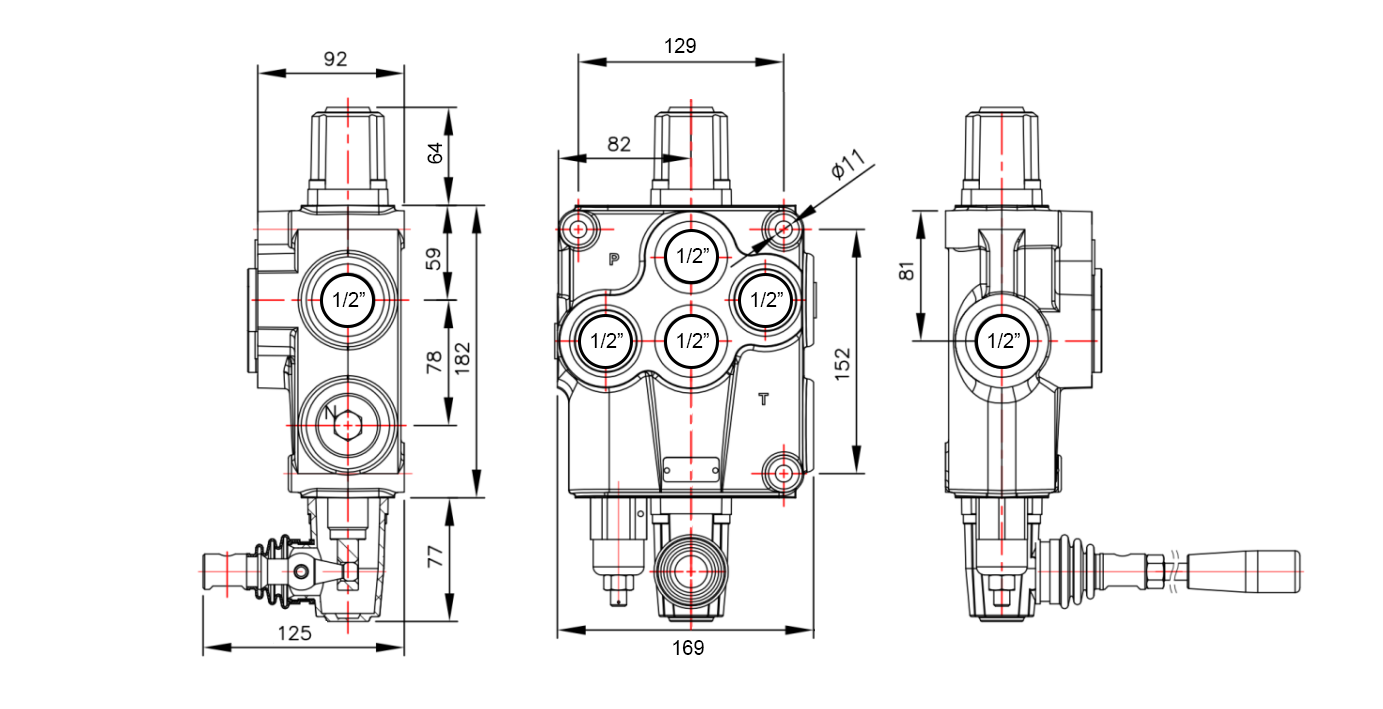

Конструкция:

Р120 е моноблоков разпределителен клапан. Изработен е от чугун EN-GJL300. Шпинделите са изработени от въглеродна стомана и са хард хромирани.

Свързвания:

Свързвания: Шпинделът е завит с четири винта M10
