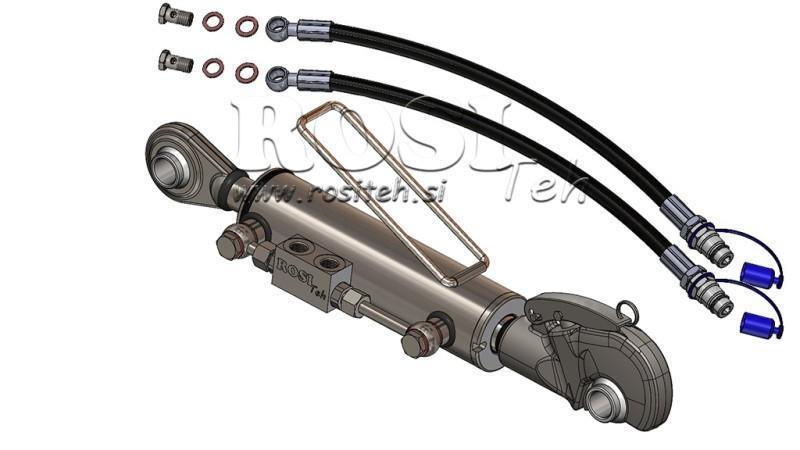

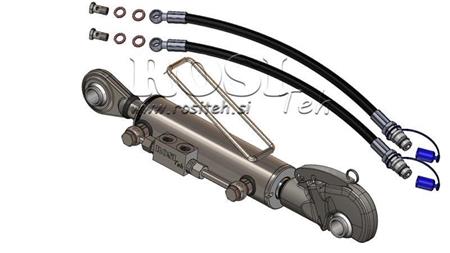

ХИДРАВЛИЧЕН ГОРНИ ТЕГЛИЧ АВТОМАТИК - 2 КАТ. 63/35-160 (45-95HP)(25.4)

 Хидравличен Горни Теглич

(англ. top link или third point, нем. hydraulischer oberlenker) е по същество стандартен двуходов хидравличен цилиндър с заварени връзки за монтаж между трактора и прикаченото устройство. Определено е подобрение за трактора, ако той не го има вече като стандарт. Хидравличните горни тегличи са защитени от корозия чрез галванизиране. Всички хидравлични горни тегличи също имат инсталиран блокиращ клапан за безопасност. В случай на повреда на хидравличния маркуч, цилиндърът на горния теглич остава в същата позиция, а следователно и прикаченото устройство на трактора. Блокиращият клапан също служи за осигуряване на това, че маркучите, въпреки вибрациите по време на шофиране, не са под налягане, така че да не претоварват хидравличния клапан на трактора.

Най-често срещаните типове хидравлични горни тегличи:

- Стандартен хидравличен горни теглич

(има заварено око на двете страни)

- Автоматичен хидравличен горни теглич

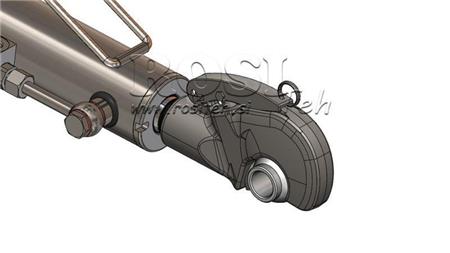

(има автоматичен бързосвързващ кука за топката, монтирана на буталната пръчка за прикаченото устройство на трактора)

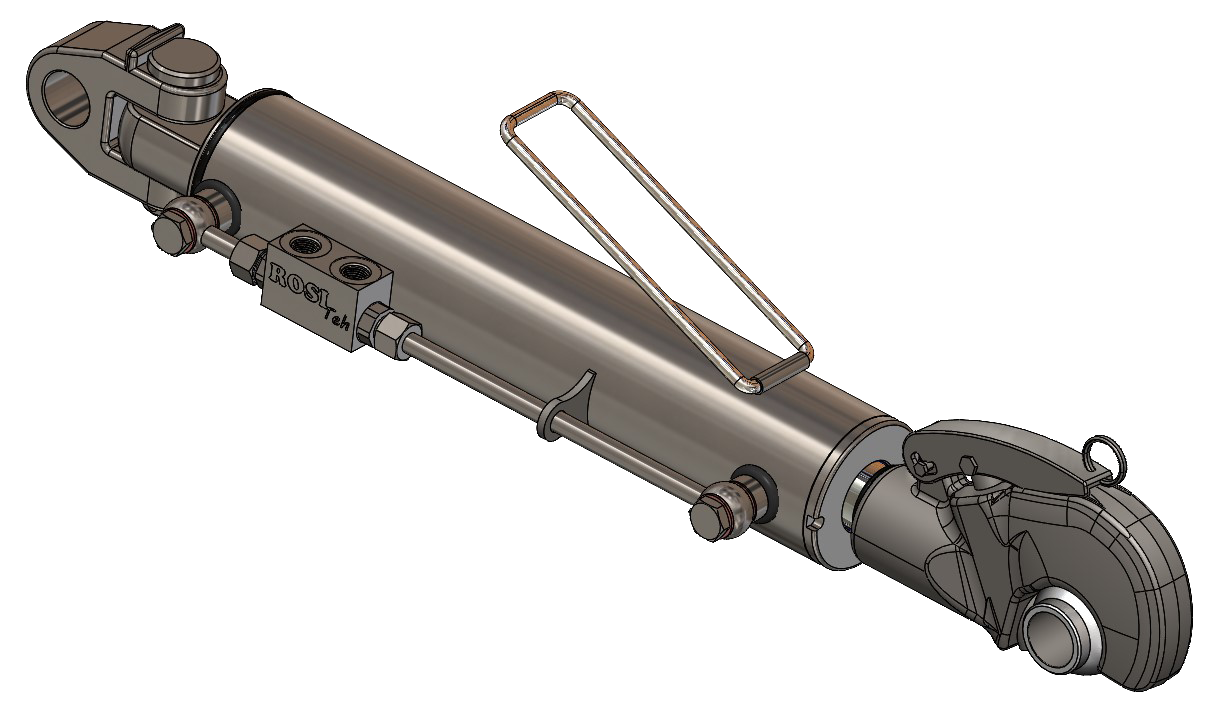

- Специален хидравличен горни теглич

(е автоматичен горни теглич, но има специална кука, заварена на цилиндъра вместо око, позволяваща по-голямо движение на горния теглич наляво или надясно)

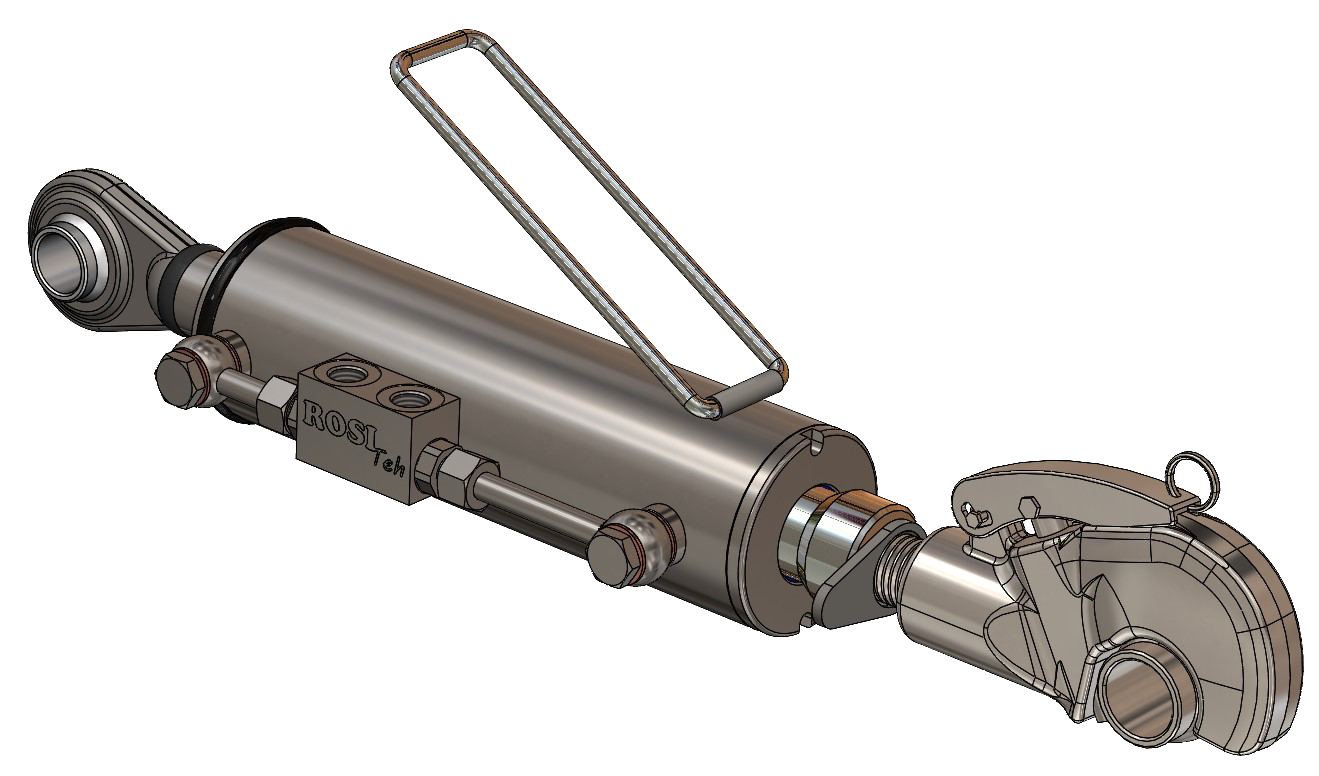

- Резбов хидравличен горни теглич

(дължината на горния теглич може да бъде удължена с дължината на резбата)

Използване на хидравлични горни тегличи:

Хидравличните горни тегличи или гайки за рим стават все по-неделими на всеки трактор, особено с плугове за обработка на почвата, където е възможно прецизно регулиране на плуга. Те са особено полезни с нивелирни дъски за почва, както и тракторни вилици, където се използват за накланяне, и дори на платформи за изсипване на товари.

Как да изберем правилния хидравличен горни теглич за вашия трактор?

1. СТЪПКА: Колко конски сили има тракторът, на който ще се използва горния теглич?

Категория 1: за трактори от 20 до 55 HP (15 - 40 kW)

Категория 2: за трактори от 45 до 95 HP (35 - 70 kW)

Категория 3: за трактори от 80 до 210 HP (60 - 155 kW)

Категория 4: за трактори от 180 до 380 HP (135 - 285 kW)

Също така е разумно да се обмисли какво прикачено устройство ще се използва с горния теглич, тъй като например, с трактор от 100 HP, не ни е необходим горни теглич от категория 3, ако ще го използваме за тракторна платформа, която има макс. товароподемност от 1500 кг.

2. СТЪПКА: Какви дупки за щифта ('тракторен щифт') трябва да има горния теглич?

Категория 1: Дупки 19.2 mm или 25.4 mm

Категория 2: Дупки 25.4 mm

Категория 3: Дупки 25.4 mm или 32.4 mm

Категория 4: Дупки 45.2 mm или 32.4 mm

Също така е възможно да се използва редуктор, който осигурява, че един горни теглич може да се използва на няколко различни трактора или прикачени устройства.
В автоматични горни тегличи или специални горни тегличи, дупките се определят от топката, която е захваната в бързосвързващата кука на горния теглич.

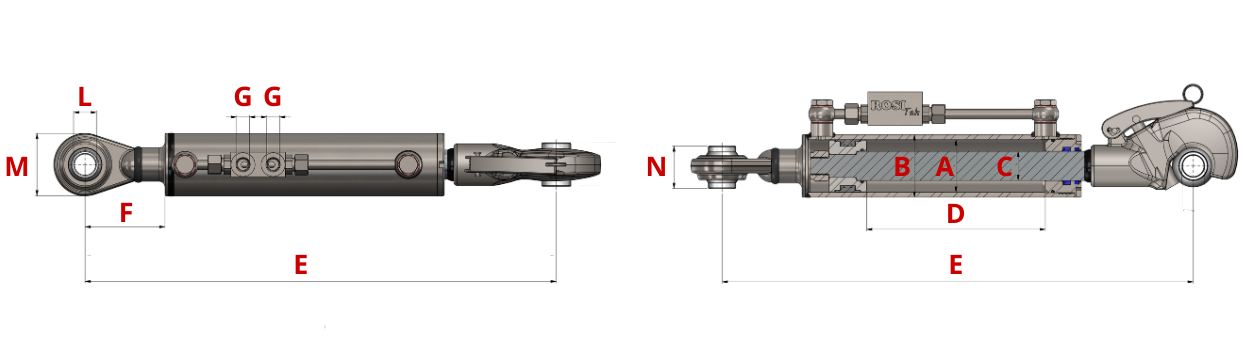

3. СТЪПКА: Подходяща дължина на горния теглич или ход на горния теглич.

Наистина няма правило или по-скоро няма точно определен стандарт за това колко ход трябва да има хидравличен горни теглич за конкретен тип трактор. Това основно зависи от типа трактор и прикачените устройства, за които е предназначен. Обикновено се използва за няколко прикачени устройства, които имаме, така че е необходимо да се определи някаква дължина, която ще бъде подходяща за повечето от тях. Обикновено е най-лесно да се измери резбовият горни теглич, който вече е на трактора. На базата на компресирана дължина на резбовия горни теглич (измерена от центъра на дупките), намираме най-близкия хидравличен горни теглич и така виждаме максималната или удължената дължина и нейния ход.

Стандартните ходове на горните тегличи са:
- 160 mm
- 210 mm
- 280 mm
- 400 mm

Дължините на горните тегличи с еднакъв ход зависят от самия тип.

4. СТЪПКА: Избор на типа горен теглич.

- стандартен горни теглич
(използва се с стандартни трактори)

- автоматичен горни теглич
(използва се, ако на долните носещи рамена на трактора са инсталирани бързосвързващи куки)

- специален горни теглич
(за по-голяма амплитуда на движение наляво-надясно)

- резбов горни теглич
(дължината на горния теглич може да бъде удължена с дължината на резбата)

Хидравличните горни тегличи са подходящи за трактори:

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
